EQUIPEMENTS PRODUCTION

Broyage Tamisage

Technologie de Broyage marteaux-couteaux FITZMILL (Hammer mill)

Les broyeurs marteaux-couteaux sont destinés au broyage des produits durs et/ou dans le but d’obtenir une granulométrie basse de vos produits. Ces résultats sont permis par la double action de l’impact mécanique du rotor marteau-couteau sur le produit et le passage de celui-ci au travers d’une grille.

GAMME D6AX et M5A FITZPATRICK : conception pharmaceutique
  • Capacité jusqu’à 400 kg (Pilote) jusqu’à 3000 kg (production)
  • Granulométrie de 25 μm à 2 mm
  • Trémie d’alimentation et de sortie configurable; grande facilité de nettoyage
  • Plateforme D6AX permettant la connexion de différentes têtes de broyage et tamisage
GAMME DAS06 et DKAO12 FITZPATRICK : conception industrielle
  • Construction ultra-robuste pour les applications les plus exigeantes
  • Capacité jusqu’à 400Kg/h (pilote) et jusqu’à 800kg/h (production)
  • Granulométrie de 50 μm à 2mm
  • Rotor monobloc, trémie d‘alimentation et de sortie configurable
  • Nettoyabilité optimisée (Démontage intégral de la chambre de broyage)
Technologie de broyage – calibrage conique : QUADRO COMIL®

Les broyeurs coniques QUADRO COMIL® sont destinés au broyage calibrage d’une grande variété de produit. Cette technologie met en oeuvre un rotor qui crée un effet Vortex projetant les produits au travers d’une grille. Le passage tangentiel dans la grille découpe le produit selon la dimension de grille choisie.

QUADRO inventeur de cette technologie, a assit la performance de ses calibreurs coniques sur la maîtrise de deux points essentiels : l’entre-fer grille et rotor et le design et la qualité de finition des grilles. Le résultat : un échauffement limté des produits et la garantie du débit de production, sans effet d’extrusion et avec une PSD reserrée monomodale.

Broyeurs QUADRO COMIL® Underdriven (Underdriven Conical mill) – U10, U20X, U30
  • Capacité de 500 Kg/h à 4000kg/h et granulométrie de 250 μm à 5mm
  • Obtention d’une PSD resserrée avec un très grand choix de grilles et de rotors
  • Nettoyage aisé, Intégration facilitée (in-wall, sur châssis spécial, etc.), Grand choix de trémie d’alimentation et de sortie
  • ATEX, Inertage sur demande
Broyeurs QUADRO COMIL® Overdriven (Overdriven Conical mill) Model 194, 196, 197 et 198
  • Capacités de 500Kg/h à 7000Kg/h
  • Granulométrie de 250 μm à 5mm
  • Obtention d’une PSD resserrée avec un très grand choix de grilles et de rotors
  • Nettoyage aisé, Intégration facilité (in-wall, sur châssis spécial, etc.), Grand choix de trémie d’alimentation et de sortie
  • Construction robuste pour applications agroalimentaire et chimie - ATEX, Inertage sur demande
Broyeurs COMIL® Haute énergie (High enery conical mill) – H20
  • Capacité jusqu’à 500 Kg/h - Granulométrie extrêmement fine de 25 μm à 250 μm
  • Limite l’échauffement des produits broyés
  • Nettoyage aisé, Intégration facilité (in-wall, sur châssis spécial, etc.), Grand choix de trémie d’alimentation et de sortie
  • ATEX, Inertage sur demande
Tamiseurs rotatifs FLEXSIFT (Sifting) – S10 et S20X

Le Quadro ® FlexSift a révolutionné la technologie des équipements de tamisage de sécurité.

Le tamiseur rotatif Flexsift est utilisé pour la dés-agglomération (émottage) des poudres mais également en tamisage de sécurité dans le but de retenir les impuretés et corps étrangers des matières premières. Un tamis circulaire entraine par effet centrifuge la poudre au travers d’une grille perforée. Les particules plus grosses que le diamètre des trous sont retenues dans le panier, ainsi que d’éventuels corps étrangers présents dans les produits (Cheveux, liens…). L’ajout d’un bras d’émottage permet d’ajouter la fonction d’émottage à la solution de tamisage QUADRO.

  • Exemple lactose (grille 1,1mm) : 5000 Kg/h à 17500 Kg/h
  • Grille de 100 μm à 10 mm
  • Tamisage à 360°, Aucune action de réduction de la taille des particules
  • Nettoyage aisé avec un grand choix de trémie d’alimentation et de sortie
  • ATEX sur demande et intégrable en ligne (Bin to Bin, sur table de tamisage, etc.)

Pesée

Les systèmes de pesage LB Bohle pour les formes solides pharmaceutiques orales sont des solutions complètes modulaires, conformes aux BPF, pour le pesage et la distribution de poudres actifs et inactifs.

Sacs, fûts, seaux ou big bag, les systèmes LB BOHLE s‘adaptent aux différents contenants à manipuler. Un système informatique de suivi et d‘enregistrement des recettes est également disponible selon les besoins.

Selon l’application, des solutions manuelles, semi-automatisées ou entièrement automatisées peuvent être mises en oeuvre. Les systèmes de pesage LB Bohle sont adaptés au concept de flux de matériaux de chaque site de production pharmaceutique et peuvent être intégrés dans des bâtiments de production à un ou plusieurs étages ; ils se composent de différents éléments à la demande :

  • Pont de pesée / balance
  • Cuve de déchargement
  • Potences de levage
  • Potence retourneur de fûts ou manipulatrice de sacs
  • Tamiseurs / broyeurs

Mélange

PTM 300 mobile et PM 400 & 2400 LB BOHLE

Le mélange des poudres implique des exigences élevées en matière de sécurité et d’hygiène dans le processus de production. L’homogénéité du mélange produit est une étape cruciale du processus ; l’objectif étant de répartir uniformément tous les composants du mélange.

Au travers de la gamme LB BOHLE, nous vous proposons un ensemble d’équipements adaptés à vos besoins de mélange par retournement, à savoir :

  • Mélangeurs pour conteneurs, cuves, fûts
  • Mélangeurs avec tête de préhension sur mesure pour vos propres conditionnements

Différentes options sont disponibles sur demande : Système infrarouge NIR, système de chargement et déchargement automatique, tête d’émottage, etc.

Cette gamme se compose de mélangeurs fixes PM de différentes capacités (100 litres à 12 000 litres) et de mélangeurs mobiles PTM.

Levage – Manutention

Une manipulation parfaite apporte une contribution essentielle à l’optimisation de vos processus de production. Tous les systèmes de manutention de LB Bohle sont conçus en coopération étroite avec nos clients. Les colonnes de levage fixes et les élévateurs mobiles ont été conçus pour la manipulation universelle d’emballages très divers. Ils sont conformes aux normes cGMP et ont été développés conformément aux réglementations de sécurité EN applicables. La gamme de système de levage LB BOHLE s’articule autour de potences fixes ou mobiles.

Potences de levage fixe de la gamme HS.
  • Capacité jusqu’à 2000kg et hauteur jusqu’à 3400mm en standard, faible empreinte au sol
  • Tête de préhension adaptée aux différentes formes de contenant (Fûts, Conteneurs, etc.)
  • Application : levage, retournement, alimentation
  • Options : implantation murale, cellule de pesée, double support de manutention, vibreurs, etc.)
Chariots de manutention mobile de la gamme PTH et PH
  • Conception simple et robuste en acier inoxydable 304L
  • Capacité standard de levage jusqu’à 1500kg et jusqu’à 2500mm
  • Chariot électrique ou manuel
  • Tête de préhension adaptée aux différentes formes de contenant (Fûts, Conteneurs, etc.)
  • Application : manutention, levage, retournement, alimentation

Granulation humide

La société LB BOHLE est devenue au fil des années, un fabricant mondialement reconnu pour la qualité et la technicité des systèmes de granulation humide pour le domaine pharmaceutique. La gamme composée de granulateur High Shear, Lit d’air fluidisé et Système «tout en un» (single pot) apporte aux industriels des performances et une sécurité d’utilisation de haut niveau.

Granulateur High Shear : GMA (High shear granulator)

Le système de granulation High Shear GMA de LB BOHLE a été spécialement optimisé pour les applications pharmaceutiques et est conçu pour un montage mural. Le coeur du granulateur GMA est constitué par la cuve de mélange cylindrique. La forme de la cuve associée à la géométrie de la pâle de l’agitateur et à un émotteur adapté assurent une granulation efficace et homogène. Le déchargement des matières s’effectue par le fond de la cuve.

  • Capacité de 20 à 960 litres,c
  • Granulation peut être contrôlée par le temps, la quantité de liquide ou la valeur de couple
  • Système de déchargement au centre de la cuve
  • Nettoyage aisé (Pas de zones de rétention)

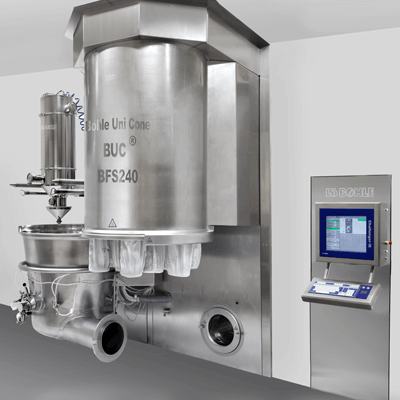

Sécheur par lit d’air fluidisé (LAF) : BFS

LB Bohle utilise le processus Bohle Uni Cone BUC ® pour optimiser la technologie des lits d’air fluidisés. Le BUC ® Bohle Uni Cone breveté est une plaque de distribution d’air à fentes orientées présentant en son centre un cône. Cette conception permet d’optimiser la distribution d’air dans la chambre et ainsi l’optimisation du déplacement des poudres dans celle-ci. Par ailleurs, le sécheur BFS peut être équipé d’un système de pulvérisation par buses tangentielles. Ce choix technologique permet sur un seul équipement de réaliser des opérations de granulation, séchage et pelliculage sans devoir reconfigurer l’équipement et réduit de manière significative sa hauteur.

  • Capacité de 9 à 960 litres, système fermé
  • Uni Cone BUC ® optimiese le flux d’air dans la chambre.
  • Descente des filtres assurée par système électrique
Unité compacte – LBB Compact Unit

Compact, économique et performant la solution de LB Bohle intégre toute la technologie en granulation humide. L’encombrement est réduit au maximum, le transfert tangentiel entre le lit d’air BFS et le granulateur GMA encore plus efficace, l’ergonomie facilité par un panneau de contrôle unique pour tous les équipements. L’installation est 100% fermée ce qui assure également la sécurité du procédé et permet un nettoyage rapide garanti.

  • Installation cote à cote et hauteur réduite pour limiter l’espace
  • 1 unique panneau de contrôle
  • WIP
Granulateur – sécheur tout en un : Single pot VMA

La granulation «single pot» est utilisée dans l’industrie pharmaceutique depuis de nombreuses décennies. LB BOHLE a été pionnier sur cette technologie. Ce type de système combine dans une seule unité de traitement : le mélange, la granulation humide, le high shear et le séchage (séchage sous vide, séchage au gaz ou séchage aux micro-ondes).

  • Capacité de 20 à 960 litres, système fermé
  • Séchage à basse température grâce au process sous vide
  • Encombrement limité et nettoyage aisé

Granulation sèche

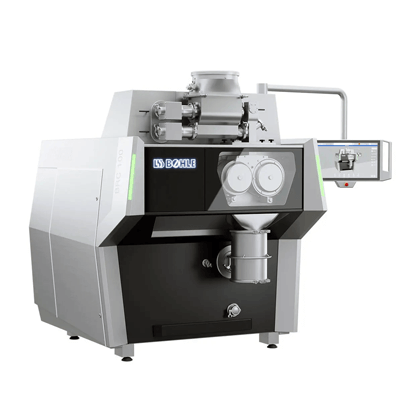

BRC 25 et BRC 100

La granulation sèche continue est un procédé établi dans l’industrie pharmaceutique depuis des décennies. Contrairement aux méthodes classiques de granulation par voie humide, ce procédé ne nécessite aucun processus de séchage gourmand en énergie, l’encombrement est réduit et les investissements dans les installations de production limités. Ceci conduit à réduire les coûts de revient par lot.

Les rouleaux compacteurs BRC de LB Bohle associent une capacité de production élevée à un contrôle de production optimal et une perte de matériau minimale. Ce système surclasse les solutions concurrentes en contrôlant la force de compaction par moyens purement électromécaniques afin de garantir des propriétés de ruban constantes. Le BRC utilise des algorithmes innovant pour réguler la force de compactage et l’épaisseur du ruban.

  • Capacité de 500g à 400kg/h
  • Equipement 100% électrique (pas d’hydraulique)
  • Rouleaux de compactage avec différentes surfaces (lisses, nervurés, striés, etc.)
  • Choix de broyeur conique, oscillant ou marteau couteau avec l’équipement
  • Construction WIP en standard, démontage complet ultra rapide (10 minutes)
  • Perte minimale de matière grâce à un contrôle précis de l’entre fer et de la force de compactage

Pelliculage

LB Bohle dispose d’un savoir-faire reconnu dans les procédés de pelliculage.

Les pelliculeurs LB Bohle garantissent un excellent traitement du produit avec une rentabilité maximale. LB BOHLE affirme son rôle de leader grâce à des développements continus et à des avantages brevetés. La géométrie des tambours spécifique, le soufflage de l’air dans le lit sont deux des avantages technologiques majeurs des pelliculeurs LB BOHLE.

Les processus de revêtement de comprimés pharmaceutiques peuvent être divisés en trois opérations de base soigneusement contrôlées et optimisées:

  • Mélange
  • Pulvérisation
  • Séchage

La BFC Bohle Film Coater est la version la plus complète et se distingue par son rendement élevé, ses performances optimales et des consommations de liquide de pelliculage réduites. Elle bénéficie d’une cuve double enveloppe et du CIP.

  • Capacité de 50 à 980 litres, avec CIP ou WIP.
  • Tambour de pelliculage plus long que haut breveté assurant une meilleure qualité d’enrobage et un lit de comprimés moins épais et des distances aux buses mieux contrôlées.
  • Nombre de buses de pelliculage plus important que la concurrence
  • Mélange homogène et sans chocs des comprimés grâce au système d’ellipse breveté
  • Flux d’air dans le coeur de lit, pas de pré-séchage du liquide avant pelliculage

Extrusion – Sphéronisation

MEDELPHARM Distribution vous propose une large gamme d’équipements d’extrusion et de sphéronisation destinés au secteur pharmaceutique (production de micro-granules) ainsi qu’aux métiers de la catalyse. Les équipements CALEVA permettent l’extrusion et la sphéronisation de produits tels que des nutraceutiques, des céramiques, des polymères et différentes poudres pharmaceutiques.

La gamme CALEVA se compose des équipements suivants associés souvent par paire selon la capacité de production nécessaire :

  • Extrudeuse à écran (filière), différents écrans disponibles de 0,5 à 2 mm
  • Pilotage de la température de l’extrusion et de la vitesse des rouleaux d’extrusion
  • Bol de sphéronisation capacité 250g à 4 kg, ou de 1 à 8 kg
  • Réglage du temps par timer avec déchargement automatique
  • Bol double enveloppe avec différents disques de sphéronisation disponibles
  • Extrusion 35 – Sphéronisateur 330 ou 550: capacité maximale de 50 et 100Kg/h

Voici quelques exemples de ce que notre laboratoire scientifique peut offrir. Nous sommes toujours prêts pour de nouveaux défis. Contactez-nous pour savoir comment nous pouvons vous aider!

Extrusion – Sphéronisation : jusqu’à 150Kg/h

Pour les plus grandes capacités de production EXTRUDER VD-TSE70 et SPHERONISATEUR 700. L’extruder est à double vis avec une large gamme de filières d’extrusion de 0,5 à 8 mm. L’affichage de la température du produit en cours de fonctionnement et le système de refroidissement de la vis garantissent une production homogène. Le bol du sphéronisateur peut également être réchauffé ou refroidi.

Conteneurs

LB BOHLE propose une gamme complète de conteneurs ronds ou carrés et de fûts pour les applications pharmaceutiques, transport, stockage, mélange, transfert, etc.

Les conteneurs ronds présentant un angle spécifique sont les produits phares de LB BOHLE. Leur conception permet l’optimisation de l’écoulement des produits et pour les opérations de mélange des résultats optimaux. (Pas de ségrégation et de chocs sur les produits).

De nombreuses options sont disponibles : vannes pneumatiques, déflecteurs pour le mélange, chariot de transport, etc.

  • Capacité de 100 l à 2000 litres en standard et sur demande, avec des angles de 60° ou 80°.
  • Construction en acier inoxydable, finition et rugosité permettant un nettoyage optimum
  • Skid de nettoyage sur demande
